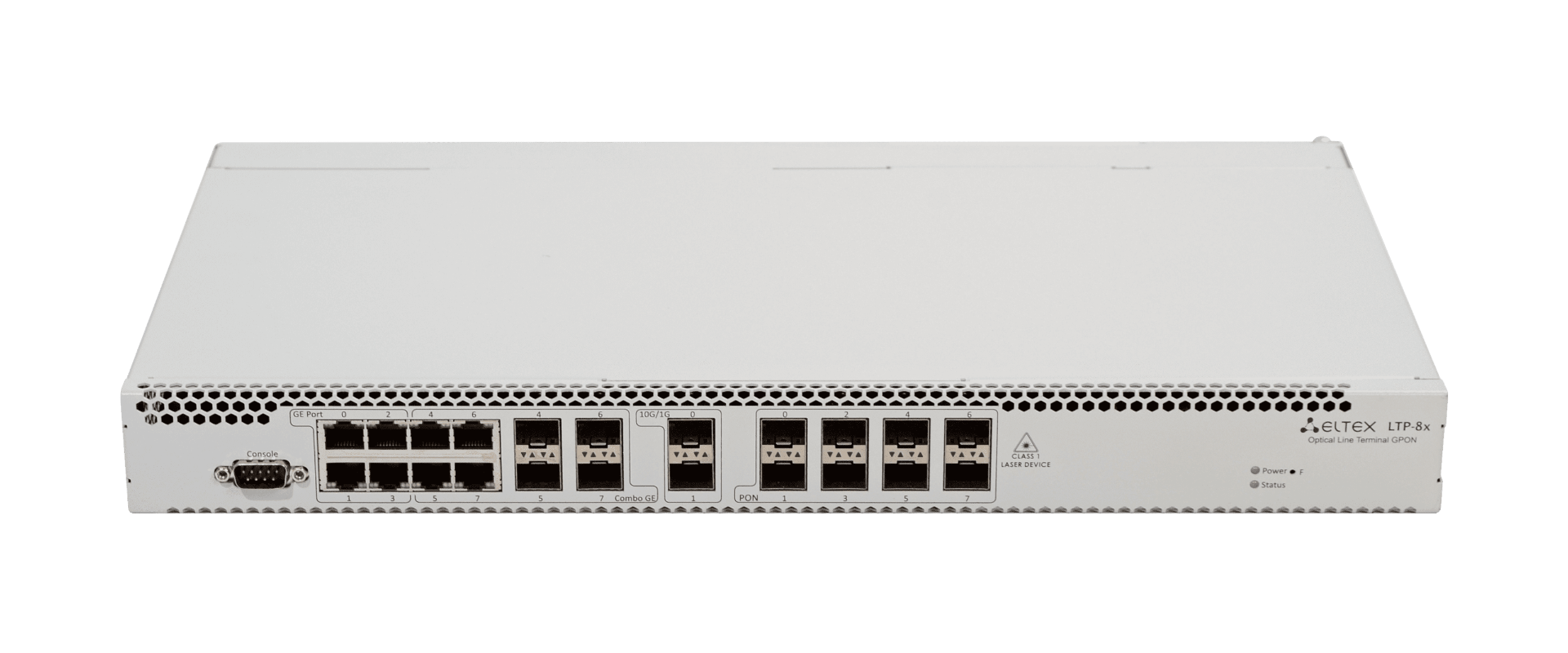

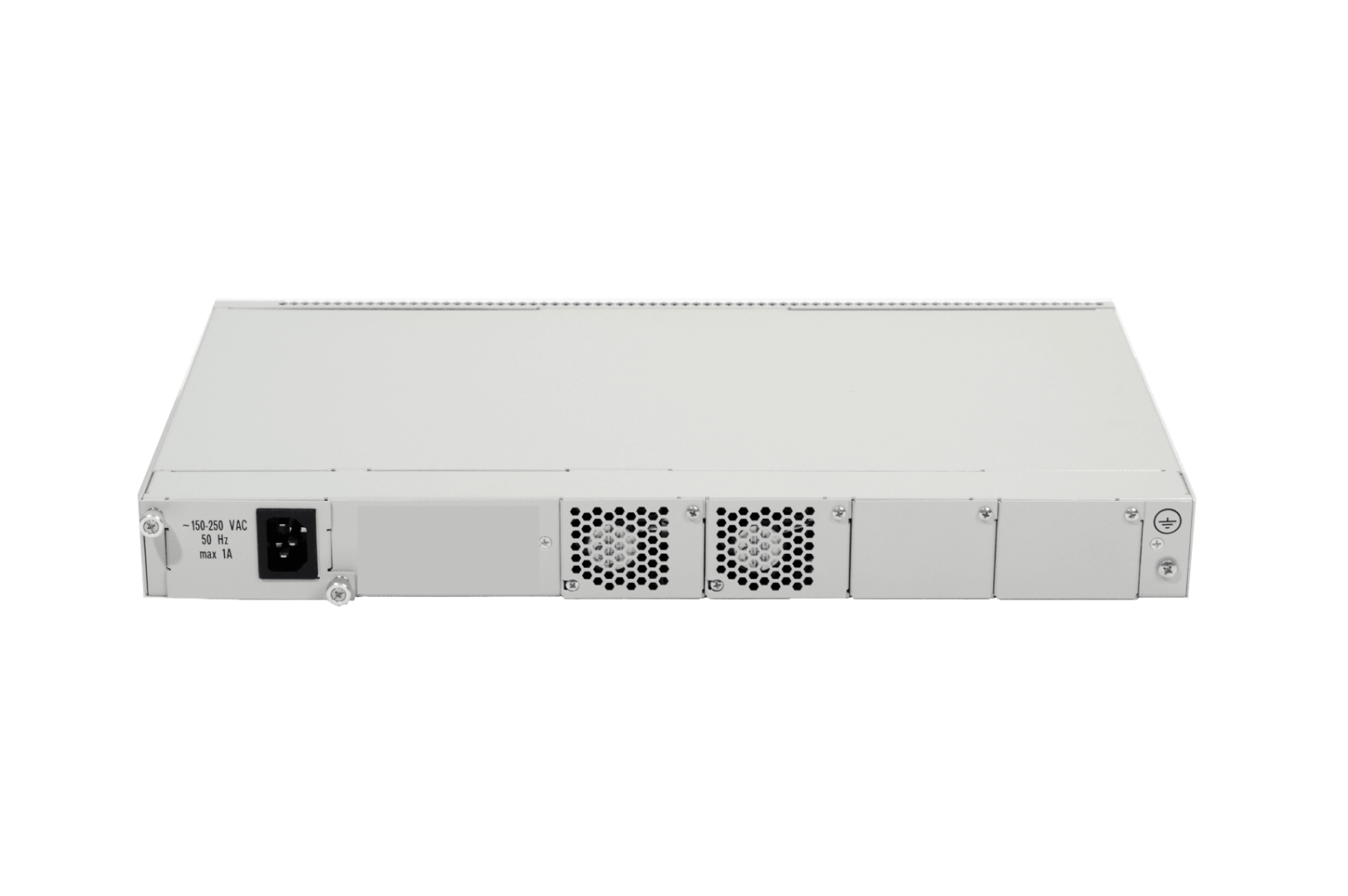

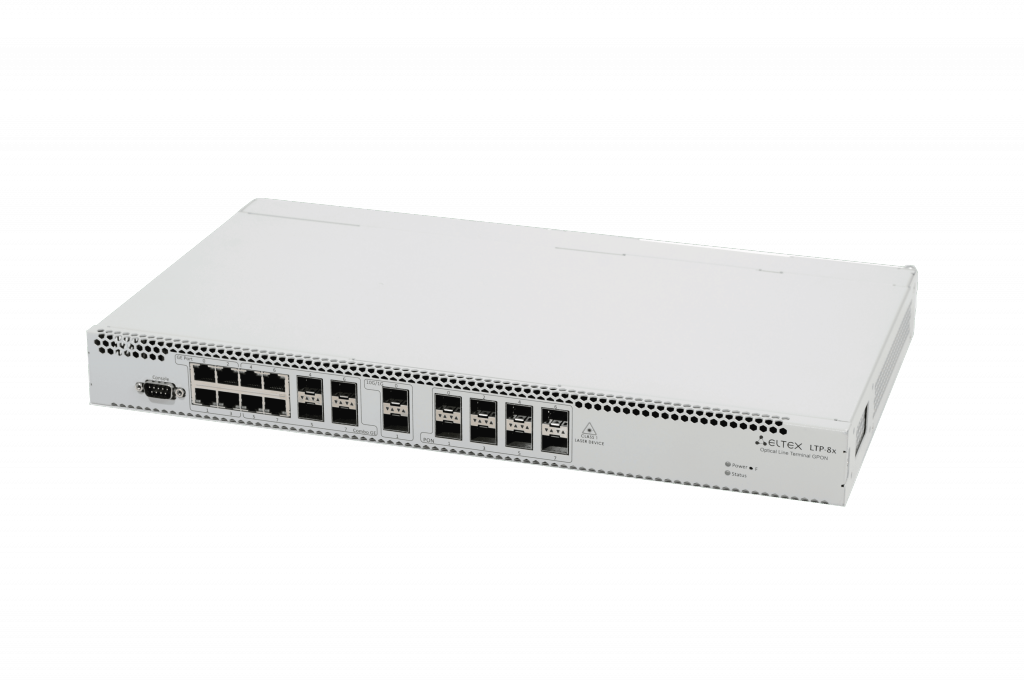

Стационный терминал GPON OLT LTP-8X
Артикул:LTP-8X
Напряжение питания: 150–250 В AC, 50–60 Гц
Потребляемая мощность : не более 55 Вт
Относительная влажность: до 80%
Типоразмер : 1U
Установка: 19'’ конструктив
Рабочий диапазон температур: от -5° до +40° C
Размер коробки ШхВхГ, мм : 520 x 85 x 400
Вес брутто, кг : 4.69
В реестре Минпромторга (ТОРП) : Да
Технология PON : GPON
Тип оборудования PON : OLT
Количество портов PON : 8
ONT: 1024
Габариты (ШxВxГ): с установленным блоком питания: 430х44х317 мм
Под заказ
Цена: 2.510483e+06
LTP-8X Eltex
OLT GPON
LTP-8X - станционный терминал на 8 портов GPON. Каждый порт позволяет подключить до 128 абонентов. Всего к LTP-8X можно подключить до 1024 абонентов.
Uplink интерфейс представлен 10G и 1G портами.
Функционал LTP-8X
Сетевой функционал LTP-8X позволяет оператору организовать доставку услуг в выделенных VLAN и применять возможности Multicast. На длине волны 1550 нм можно организовать вещание аналогового CaTV, для этого в разрыв абонентской линии установить пассивный оптический сумматор CATV.
LTP-8X выполняет автоконфигурирование ONT, таким образом, оператор связи можно гибко настраивать абонетские терминалы, в зависимости от выбранного абонентом пакета услуг, в т.ч. возможно удаленное отключение услуги CaTV.
Централизованная система управления
Единая система управления (EMS) для оборудования Eltex позволяет осуществлять:
-
поиск, добавление, настройку, мониторинг состояния OLT/ONT и других сетевых элементов
-
мониторинг основных параметров устройств, электропитания
-
мониторинг статистики по физическим и логическим интерфейсам
-
управление абонентскими портами: конфигурации, профили
-
управление системой массового автоматического обновления ПО абонентских PON устройств
-
построение графиков динамики различных статистических параметров в режиме онлайн
-
отображение в графическом виде состояния физических портов
Сбор статистики:
-
централизованный сбор, хранение и обработка журналов работы, событий, аварий
-
система сбора и хранения аварийных сообщений
-
система быстрого поиска абонентских устройств
-
информация по количеству активных абонентов PON сети
-
мониторинг состояния и статистика по сервисам Internet, VoIP, IPTV
-
статистика активности абонентов PON
-
централизованный сбор сообщений от устройств по Syslog
-
система логирования всех действий пользователей в рамках системы
Интерфейсы
Uplink
2 порта 10GBASE-X (SFP+)/1000BASE-Х
4 комбинированных порта 10/100/1000BASE-T/ 1000BASE-X (SFP)
4 порта 10/100/1000BASE-T
Downlink
8 портов 2,5/1,25 Гбит/с GPON (SFP)
Режимы портов
Дуплексный/полудуплексный режим10/100/1000 Mбит/c для электрических портов
Дуплексный режим 1/10 Гбит/с для оптических портов
Параметры SFP PON1
Среда передачи — оптоволоконный кабель SMF - 9/125, G.652
Коэффициент разветвления — до 1:128
Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strenght Indication)
Поддержка DDM (вывод параметров в CLI):
Уровень мощности принимаемого сигнала (Digital RSSI)
Температура модуля (Module Temperature)
Напряжение питания (Supply Voltage)
Ток смещения лазера (Laser Bias Current)
Выходная оптическая мощность (Tx Optical Power Output)
Class B+
Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472
Максимальная дальность действия: 20 км
Передатчик: 1490нм РОС лазер (DFB Laser)
Скорость передачи данных: 2488 Мбит/с
Средняя выходная мощность: +1,5..+5 дБм
Ширина спектральной линии: -20 дБ 1.0 нм
Приемник: 1310нм APD/TIA
Скорость передачи данных: 1244 Мбит/с
Чувствительность приемника: -28 дБм
Оптическая перегрузка приемника: -8 дБм
Class C++
Соответствует ITU-T G.984.2, FSAN Class C++, SFF-8472
Максимальная дальность действия: 40 км
Передатчик: 1490нм РОС лазер (DFB Laser)
Скорость передачи данных: 2488 Мбит/с
Средняя выходная мощность: +7..+10 дБм
Ширина спектральной линии: -20 дБ 1.0 нм
Приемник: 1310 нм APD/TIA
Скорость передачи данных: 1244 Мбит/с
Чувствительность приемника: -32 дБм
Оптическая перегрузка приемника: -12 дБм
Динамический диапазон импульсного приемника: 20 дБ
Коммутатор
Производительность коммутатора - 128 Гбит/с
Таблица MAC-адресов - 16К записей
Поддержка VLAN до 4К в соответствии с 802.1Q
Качество обслуживания QoS
Соответствует стандартам
ITU-T G.988 GPON
ITU-T G.984x GPON
ITU-T G.8032/Y.1344 Ethernet nng protection switching
IEEE 802.3i 10BASE-T Ethernet
IEEE 802.3u 100BASE-T Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3z Fiber Gigabit Ethernet
ANSI/IEEE 802.3 NWay auto-negotiation
IEEE 802.3x Full Duplex and flow control
IEEE 802.3ad Link aggregation
IEEE 802.1p Protocol for Traffic Prioritization
IEEE 802.1Q Virtual LANs
IEEE 802.1ad Provider Bridges (QinQ)
IEEE 802.1v VLAN Classification by Protocol and Port
IEEE 802.3ac VLAN tagging
IEEE 802.1d MAC bridges
IEEE 802.1w Rapid Reconfiguration of Spanning Tree
IEEE 802.1s Multiple Spanning Trees
Дополнительные возможности
Зеркалирование трафика с VLAN, с порта
Таблица MAC-адресов 16K на коммутатор, 4K на порт
Ограничение количества MAC-адресов
Поддержка STP, RSTP, MSTP
Поддержка ERPSv2
Поддержка QoS: 802.1p, DSCP, WRR
Изоляция портов, изоляция портов в пределах одной VLAN
Ограничение unicast-/multicast-/broadcast-трафика
Поддержка ACL IPv4
Поддержка QinQ в соответствии с IEEE 802.1ad
Количество multicast-групп до 1024
Поддержка IGMP/MLD Fast Leave
Поддержка IGMP/MLD Proxy
Поддержка IGMP/MLD Snooping
Поддержка IGMP/MLD Querier
Поддержка DHCPv4 Snooping
Поддержка IP Source guard
Поддержка DHCPv4/DHCPv6 Relay Agent (opt.82, ip- helper)
Поддержка PPPoE Intermediate agent
Поддержка LLDP (802.1ab)
Поддержка Storm Control
Поддержка Policy
Утилизация по сервисам ONT
Резервирование GPON-портов
Управление PoE на портах ONT
