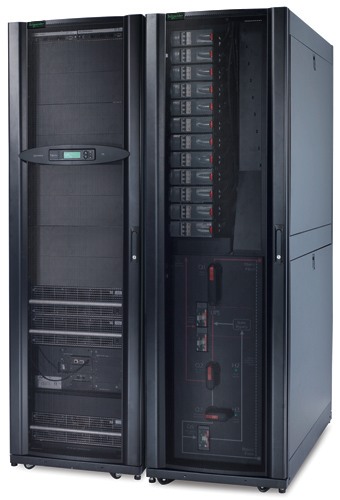

Система бесперебойного питания APC Symmetra PX 32kW Scalable to 160kW, 400V w/ Integrated Modular Distribution SY32K160H-PD

SY32K160H-PD

SY32K160H-PD APC Symmetra

Выход

• Выходная мощность 32.0 KВатт/32.0 kВА
• Максимальная задаваемая мощность(Вт) 160.0 KВатт/160.0 kВА
• Номинальное выходное напряжение 230 V, 400 V 3PH
• Выходной ток нейтрали 80 A
• Индикация выходного напряжения: возможно конфигурирование для работы с трехфазным выходным напряжением номиналом 380 : 400 или 415 В
• Эффективность под полной нагрузкой 95.0 %
• Искажения формы выходного напряжения: менее 2 %
• Выходная частота (синхронизированная с электросетью) 50/60 Гц +/- 3 Гц с регулировкой пользователем +/- 0,1
• Выходная частота (не синхронизированная) 50 Гц +/- 0,1 %, номинальное значение 50 Гц
• Другие выходные напряжения 380, 400, 415
• Топология: двойное преобразование
• Тип формы напряжения: синусоидальный сигнал
• Работа в режиме перегрузки 10 мин при 125 %, 60 с при 150 %
• КНИ выходного напряжения < 2 % для линейной нагрузки 0–100 % и < 5 % для полной нелинейной нагрузки
• Допуск по выходному напряжению +/-1 % для статической нагрузки и +/- 5 % при изменении нагрузки на 100 %
• Встроенный аварийный байпас

Вход

• Номинальное входное напряжение 400 V 3PH
• Входная частота 40 - 70 Hz
• Тип входного соединения Hard Wire 5-wire (3PH + N + G)
• Диапазон входного напряжения при работе от сети 340 - 477 В
• Эффективность под полной нагрузкой 95.0 %
• Суммарные гармонические искажения на входе: менее 5 % при полной нагрузке
• Тип необходимой защиты на входе: предохранитель с плавкой вставкой gL
• Другие значения входного напряжения 380, 400, 415
• Максимальная устойчивость к короткому замыканию (Iукз) 30.0 kAmps
• Максимальный входной ток 59.0 A
• Коэффициент мощности по входу под полной нагрузкой 0.99

Батареи и продолжительность автономной работы

• Тип батарей: свинцово-кислотные с регулирующими клапанами (VRLA)
• Предварительно установленные батареи 3
• Типовое время перезарядки 3.5 часа
• Номинальное напряжение батареи +/-192 В (батарея со средним выводом, относительно нейтрали)
• Максимальный ток в конце разряда батареи 110.0 A
• Свободные отсеки для батарей 6
• RBC™ количество 4
• Защита от перегрузки в системе постоянного тока 756 A
• Возможность увеличения времени автономно работы 1
• Дополнительное оборудование для увеличения времени автономной работы APC-Symmetra-PX-32-160-400-
• Напряжение на полностью разряженной батарее +/-154 В
• КПД в режиме питания от батареи 94.0 %
• Максимально допустимая сила тока короткого замыкания 2 kAmps
• Режим перегрузки 10 мин при 125 %, 60 с при 150 %
• Время автономной работы: Просмотр таблицы времени автономной работы


Коммуникационные средства и средства администрирования

• Интерфейсный порт(ы): DB-9 RS-232, SmartSlot
• Панель управления: многофункциональная консоль контроля и управления с ЖК-дисплеем
• Звуковой сигнал: сигнал перехода в режим работы от аккумуляторов : особый сигнал исчерпания заряда батарей : возможность задания задержек
• Аварийное отключение питания (EPO)
• Количество доступных интерфейсов SmartSlot™ 2

Физические параметры

• Максимальная высота 1991 mm, 199.1 cm
• Максимальная ширина 1200 mm, 120.0 cm
• Максимальная глубина 1070 mm, 107.0 cm
• Высота стойки 42 U
• Масса нетто 1095.4 kg
• Масса брутто 1189.0 kg
• Высота транспортной упаковки 2140 mm, 214.0 cm
• Ширина транспортной упаковки 1696 mm, 169.6 cm
• Глубина транспортной упаковки 1210 mm, 121.0 cm
• Цвет: Black

Параметры окружающей среды

• Рабочая температура 0 - 40 °C
• Рабочий диапазон относительной влажности 0 - 95 %
• Рабочий диапазон высоты над уровнем моря 0-999.9 метров
• Температура хранения -15 - 40 °C
• Относительная влажность хранения 0 - 95 %
• Высота над уровнем моря хранения 0-15000 метров
• Уровень акустического шума на расстоянии 1 м от поверхности устройства 61.0 dBA
• Тепловыделение в оперативном режиме 5146.0 BTU/час
• Класс защиты< NEMA 1, IP 20

Соответствие

• Соответствие требованиям: EN 50091-1, EN/IEC 62040-1-1, EN/IEC 62040-3, стандарт Eurobat General Purpose, FCC Part 15 Class A, ISO 14001, ISO 9001, VFI-SS-111
• Стандартная гарантия 1 год, ремонт или замена на месте при запуске уполномоченным представителем производителя

Общие характеристики

• Соединение через байпас 5-проводные (3ф + н + з)
• Устройство защиты байпаса 250.0
• Максимальный входной ток в режиме байпаса 250.0 A
