Панель управления ATEN Кнопочная 8 кнопок, цвет- белый, (программируемая) VK0100-AT
Артикул:VK0100-AT
Ethernet: •1 x гнездо RJ45, 10/100BaseT •Поддерживаемые протоколы ARP, Iсм.Комплектация 1x VK0100 8кнопочный контроллер 1x комплект кнопок 6x клеммных разъемов 1x настенная лицевая панель1x руководство пользователя
Дополнительные клавиши: Настраиваемые 14 комбинаций компоновки, содержащие от 4 до 8 кнопок
Реле: •2 x канала релейной линии (2 x 2полюсных разъема клеммной колодки) •Нормально разомкнутые, изолированные реле •Допустимая мощность на контактах макс. 24 В постоянного тока, 1A
Последовательный: •2 x программируемых двунаправленных порта RS232 (2 x 3полюсных разъема клеммной колодки) Скорость (бит/с) 300115200 (по умолчанию 9600) Бит данных 8 (по умолчанию) или 7 Стоповый бит 1 (по умолчанию) или 2 Четность Нет (по умолчанию), четный или нечетный
Вводы/выводы: •1 x цифровой канал ввода (1 x 2полюсных разъем клеммной колодки) Режим VDC Диапазон входного напряжения от 0 до 5В постоянного тока Программируемый диапазон от 1 до 5В постоянного тока Режим сухого контакта Повышение 2k Ом до + 5В постоянного тока
Под заказ
Цена по запросу
VK0100-AT Аксессуары
Система управления ATEN VK0100 представляет собой полностью настраиваемую 8-кнопочную панель управления, которая в качестве единого решения объединяет в себе контроллер системы и блок клавиш (клавиатуру) для управления конференц-залом или учебной аудиторией малого размера.
Описание ATEN VK0100
Контроллер VK0100 позволяет легко подключать устройства, а затем выполнить настройку с помощью интуитивно понятного программного конфигуратора VK6000. Как функции кнопок, так и их расположение могут быть гибко настроены.
Система управления оборудованием ATEN Control System является управляемой на основе Ethernet-подключения системой, которая соединяет все аппаратные устройства, находящиеся в помещении и позволяет без особых усилий организовать централизованное управление ими.
Кнопочный контроллер VK0100 не только играет роль основного контроллера системы, соединяющего все аппаратные устройства, но также выступает в качестве интерфейса управления с настраиваемыми кнопками и компоновкой. Гибкость, заложенная при разработке этого односекционного (one-gang) кнопочного контроллера, позволяет с легкостью создать 14 различных комбинаций, содержащих от 4 до 8 кнопок.
При подключении к локальной сети, пользователи, используя программное обеспечение VK6000, без затруднений смогут настроить необходимое им управление любым подключенным устройством при помощи данного контроллера. Являясь комбинированным и сразу же готовым к использованию решением, кнопочный контроллер VK0100 позволит Вам получить мгновенное и интеллектуальное управление любым устройством в помещении.
Определяемое пользователем расположение кнопок на панели позволяет создавать 14 различных комбинаций, содержащих от 4 до 8 кнопок.

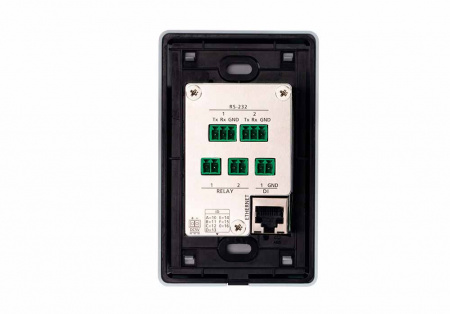

VK0100 8-кнопочный контроллер

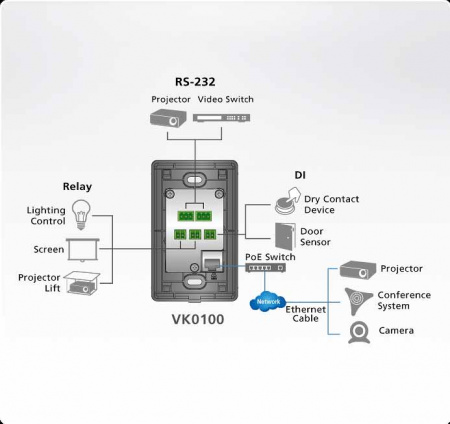

- Поддерживает различные интерфейсы подключения:
• 2 x порта RS-232
• 2 x релейных канала
• 1 x цифровой канал ввода
• 1 x порт Ethernet
- Полностью настраиваемые 14 комбинаций компоновки, содержащие от 4 до 8 кнопок
- Поддерживает KNX IP для построения систем управления
- Совместимость с Telnet, TCP, UDP, HTTP, HTTPS, ONVIF и PJLink
- Поддерживает резервное копирование файлов проекта1
- Простота настройки параметров системы с помощью веб-интерфейса
- Поддерживает подключение по протоколу SSH для мониторинга данных2
- Светодиодная индикация соединения и состояния оборудования
- Двухцветные светодиоды для четкой индикации в условиях низкой освещенности
- Оснащен возможностью подключения резервного питания - по Ethernet и через источник постоянного тока 5 В (дополнительно)
- Индивидуальный сервис гравировки кнопок
Программный конфигуратор VK6000
- Простое создание профиля в несколько несложных конфигурационных шагов с помощью интуитивно понятного графического интерфейса
- Настраиваемый дизайн графического интерфейса и элементов управления для использования на мобильных устройствах и ПК3
- Поддерживает ПО ControlAssist, позволяющее управлять персональным компьютером4
- Встроенный генератор базы данных для установки драйвера устройства и полного управления устройствами
- Встроенная библиотека компании ATEN, содержащая более 10,000 драйверов устройств и полные драйверы для продуктов линейки VanCryst
- Поддержка двух способов коммуникации для создания пользовательского мониторинга событий, позволяющего автоматически выполнять последующие действия
- Отладочный инструмент для проверки выполняемости команд перед загрузкой профиля в контроллер VK0100
Примечание:
1. Каждый контроллер управления компании ATEN может создавать резервные копии одного файла проекта.
2. Протокол SSH может использоваться для наблюдения за приемом/передачей данных кнопочной панели управления.
3. Для управления с мобильного устройства требуется дополнительная лицензия.
4. Подробнее о поддерживаемых действиях по управлению ПК смотрите в руководстве пользователя системы управления оборудованием ATEN.
Спецификация VK0100
|
Интерфейсы
|
|
Дополнительные клавиши
|
Настраиваемые 14 комбинаций компоновки, содержащие от 4 до 8 кнопок
|
|
Последовательный
|
• 2 x программируемых двунаправленных порта RS-232
(2 x 3-полюсных разъема клеммной колодки);
– Скорость (бит/с): 300 - 115200 (по умолчанию: 9600);
– Бит данных: 8 (по умолчанию) или 7;
– Стоповый бит: 1 (по умолчанию) или 2;
– Четность: Нет (по умолчанию), четный или нечетный
|
|
Реле
|
• 2 x канала релейной линии (2 x 2-полюсных разъема клеммной колодки);
• Нормально разомкнутые, изолированные реле;
• Допустимая мощность на контактах: макс. 24 В постоянного тока, 1A
|
|
Вводы/выводы
|
• 1 x цифровой канал ввода
(1 x 2-полюсных разъем клеммной колодки);
– Режим VDC
Диапазон входного напряжения: от 0 до 5В постоянного тока;
Программируемый диапазон: от 1 до 5В постоянного тока;
– Режим сухого контакта
Повышение 2k Ом до + 5В постоянного тока
|
|
Ethernet
|
• 1 x гнездо RJ-45, 10/100Base-T
• Поддерживаемые протоколы: ARP, Iсм.
|
Комплектация
1x VK0100 8-кнопочный контроллер
1x комплект кнопок
6x клеммных разъемов
1x настенная лицевая панель
1x руководство пользователя
