KVM-переключатель ATEN HDMI/DVI+AUDIO, 32>32 мониторов/port, без карт расширения, VM3200-AT-G
Артикул:VM3200-AT-G
Температура хранения: 2060°C
HDMI: VM7804AT
Рабочая температура: 040°C
Интерфейс: Платы ввода
Разъемы: 1 x гнездо переменного тока с 3 штырьками
DVI: VM7604AT
Корпус: Металлический
Масса: 18.20 kg ( 40.09 lb )
Потребление: 110 В переменного тока, 180 Вт 220 В переменного тока, 172 Вт *Резервный источник питания поставляется дополнительно.
Влажность: 080% рт. ст. без образования конденсата
VGA: VM7104AT
Ethernet: Разъем 1 x гнездо RJ45
Интерфейсы: В зависимости от установленной платы ввода/вывода
Макс. скорость передачи данных: 15.2 Гбит/с (3,8 Гбит/с на каждую полосу)
RS232: Разъем 1 x гнездо DB9 (черного цвета) Конфигурации контактов пследовательного управления Контакт 2 = Tx, Контакт 3 = Rx, Контакт 5 = Земля Скорость (бит/с) и протокол Скорость (бит/с) 19200, Биты данных 8, Стоповые биты 1, Четность Нет, Управление потоками Нет
Выход: В зависимости от установленной платы вывода
Размеры (Д х Ш х В): 48.20 x 47.19 x 39.90 cm (18.98 x 18.58 x 15.71 in.) Комплектация 1x модульный матричный коммутатор VM3200 1x кабель питания 1x блок разъемов терминального подсоединения1x пользовательское руководство
Номинальная входная мощность: 100240 В переменного тока 5060 Гц 1,0 A
Вход: В зависимости от установленной платы ввода
Параметры EDID: Режимы EDID Default / Port1 / Remix / Customized (поддержка мастера установки EDID)
RS485/RS422: Разъем 1 x 5полюсной разъем с невыпадающими винтами
Плата ввода: 8 x Slot
Плата вывода: 8 x Slot
HDMI по HDBaseT: VM7514AT
Под заказ
Цена по запросу
VM3200-AT-G Переключатели KVM VM3200-AT-G – Шасси модульного матричного коммутатора ATEN VM3200, Modular matrix audio/video switch 32x32.
Описание VM3200-AT-G

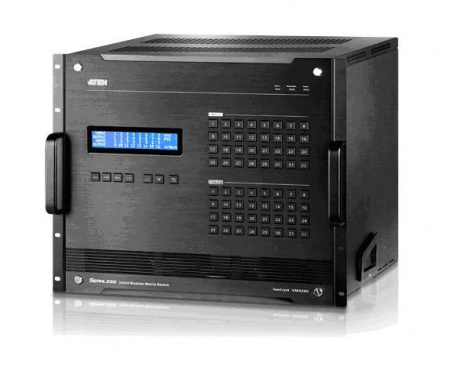

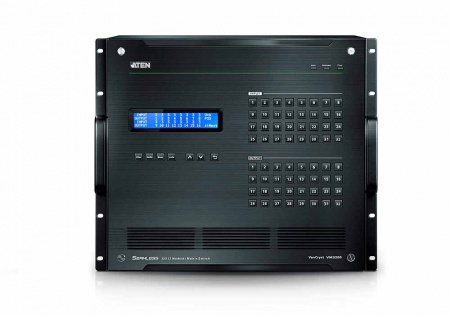

Модульный матричный коммутатор VM3200 обладает реализованными в едином корпусе передовыми возможностями доступа и управления в режиме реального времени несколькими локальными и удаленными аудио/видео устройствами и дисплеями. Просто нажимая кнопки на передней панели коммутатора VM3200, пользователи могут независимо переключать и направлять видео и/или аудио содержимое на различные устройства отображения (мониторы, дисплеи, проекторы) и/или звуковые динамики. Встроенная функция масштабирования (скейлер) надлежащим образом преобразовывает поступающие форматы видео для обеспечения плавного переключения изображения в режиме реального времени. С помощью расположенного на передней панели ЖК-экрана можно выполнить быстрый просмотр активных подключений к портам коммутатора. При этом существует возможность выбора режима EDID, которая позволяет установить лучшее разрешение на разных мониторах.
Разработанная компанией ATEN линейка плат ввода/вывода с возможностью замены без отключения питания, позволяет легко расширять коммутатор VM3200. Оснащенность автоматической конвертацией сигнала дает возможность создавать различные комбинации цифровых видео-интерфейсов, включая HDBaseT (VM7514 / VM8514), HDMI (VM7804 / VM8804), DVI (VM7604 / VM8604), 3G-SDI (VM7404) и VGA (VM7104). Это делает коммутатор VM3200 идеальным для крупномасштабных аудио/видео применений, таких как станции широковещания, центры управления движением транспорта, центры экстренных служб и для других применений, в которых требуется настраиваемая высокоскоростная маршрутизация аудио/видео сигнала.
Характеристики ATEN VM3200:
- Соединяет любые 32 источника сигнала с любыми 32 устройствами отображения, в сочетании с модульными матричными решениями компании ATEN
- Встроенная функция масштабирования (скейлер) преобразует входные разрешения в наиболее подходящие для дисплеев, подсоединяемых к каждому порту вывода
- Поддержка 4K-разрешений изображения - UHD (3840 х 2160) и DCI (4096 х 2160) с частотами обновления 30 Гц (4:4:4) и 60 Гц (4:2:0)
- Поддержка технологии Seamless Switch™ – с лежащей в основе схемой ATEN FPGA, объединяющую форматы видео для обеспечения непрерывности видеопотоков, переключения изображения в режиме реального времени и стабильность передачи сигналов*
- Поддержка функции создания видео-стены - позволяющей с помощью интуитивно понятного графического интерфейса пользователя на базе браузера, создавать настраиваемые профили макетов видео-стен
- Поддержка потокового воспроизведения подключенных видеоканалов и предварительный просмотр изображений на макетах видеостен с помощью веб-интерфейса
- Возможность планирования на основе календаря предоставляет возможность создания профилей соединений, которые могут быть синхронизированы с часами реального времени
- Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для плавного переключения и высокого качества отображения
- Возможность управления несколькими способами - с помощью кнопок передней панели, RS-232, RS-485/422 и Ethernet (Telnet / Web-интерфейс) соединений
- Наличие вентиляторов и модулей питания с возможностью «горячего» подключения для более высокой надежности системы и простоты ее обслуживания
- Гибкая расширяемость системы, с помощью устанавливаемых без инструмента плат ввода/вывода, с возможностью «горячей» замены
- Дополнительный резервный блок питания, обеспечивающий надежность для применений с критической важностью
- Поддержка звука, поддержка извлечения HDMI-звука, а также встраивания стереозвука (при использовании плат VM7804/VM8804)
- Поддержка функций HDMI (3D, Deep Color) (VM7804/VM8804); совместимость с HDCP 1.4
- Поддержка шины Consumer Electronics Control (CEC), при использовании плат VM7804/VM8804
- Защита для HDMI от электростатического разряда (ESD)
- Возможность обновления микропрограммы
- Легкость конструкции, обеспечивающаяся применением алюминиевой рамы
- Возможность монтажа в стойку (высота 9U)
* Примечание: при использовании технологии Seamless Switch недоступны функции 3D, Deep Color и чересстрочные (interlace) разрешения (такие как 1080i). Для использования указанных режимов необходимо отключить технологию Seamless Switch.
Для ввода и вывода видеосигналов в модульных матричных коммутаторах используются соответствующие интерфейсные карты (платы).
|
Интерфейс
|
Платы ввода
|
Платы вывода
|
|
VGA
|
VM7104-AT
|
нет
|
|
HDMI по HDBaseT
|
VM7514-AT
|
VM8514-AT
|
|
DVI
|
VM7604-AT
|
VM8604-AT
|
|
HDMI
|
VM7804-AT
|
VM8804-AT
|

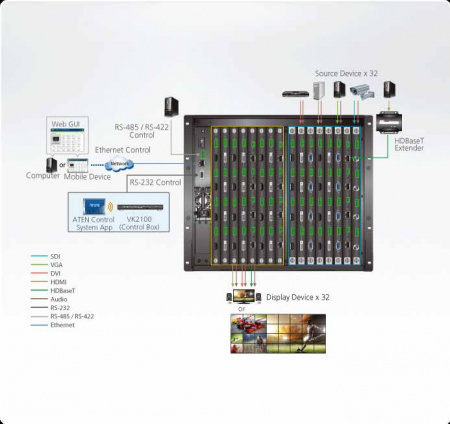

При передаче видеосигналов по технологии HDBaseT источники видео подключаются к матричному переключателю (коммутатору) по витой паре через передатчик (трансмиттер - transmiter), поддерживающий данную технологию, такой как VE601T производства ATEN или иных производителей. Устройства отображения подключаются через приемник масштабатор (ресивер - Receiver), например VE805R производства ATEN, который позволяет организовать видеостену с функцией "бесшовного переключения", или приемники иных производителей без возможности формирования видеостен.
Технические Характеристики VM3200-AT-G ATEN
|
Плата ввода
|
8 x Slot
|
|
Плата вывода
|
8 x Slot
|
|
Видеовход
|
|
Интерфейсы
|
В зависимости от установленной платы ввода/вывода
|
|
Макс. скорость передачи данных
|
15.2 Гбит/с (3,8 Гбит/с на каждую полосу)
|
|
Аудио
|
|
Вход
|
В зависимости от установленной платы ввода
|
|
Выход
|
В зависимости от установленной платы вывода
|
|
Управление
|
|
RS-232
|
Разъем: 1 x гнездо DB-9 (черного цвета)
Конфигурации контактов пследовательного управления:
Контакт 2 = Tx, Контакт 3 = Rx, Контакт 5 = Земля
Скорость (бит/с) и протокол:
Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет
|
|
RS-485/RS-422
|
Разъем: 1 x 5-полюсной разъем с невыпадающими винтами
|
|
Ethernet
|
Разъем: 1 x гнездо RJ-45
|
|
Параметры EDID
|
Режимы EDID: Default / Port1 / Remix / Customized (поддержка мастера установки EDID)
|
|
Питание
|
|
Разъемы
|
1 x гнездо переменного тока с 3 штырьками
|
|
Номинальная входная мощность
|
100 - 240 В переменного тока; 50-60 Гц; 1,0 A
|
|
Потребление
|
110 В переменного тока, 180 Вт; 220 В переменного тока, 172 Вт
*Резервный источник питания поставляется дополнительно.
|
|
Температура и влажность
|
|
Рабочая температура
|
0 - 40°C
|
|
Температура хранения
|
-20 - 60°C
|
|
Влажность
|
0 - 80% рт. ст. без образования конденсата
|
|
Физические свойства
|
|
Корпус
|
Металлический
|
|
Масса
|
18.20 kg ( 40.09 lb )
|
|
Размеры (Д х Ш х В)
|
48.20 x 47.19 x 39.90 cm (18.98 x 18.58 x 15.71 in.)
|
Комплектация
1x модульный матричный коммутатор VM3200
1x кабель питания
1x блок разъемов терминального подсоединения
1x пользовательское руководство
