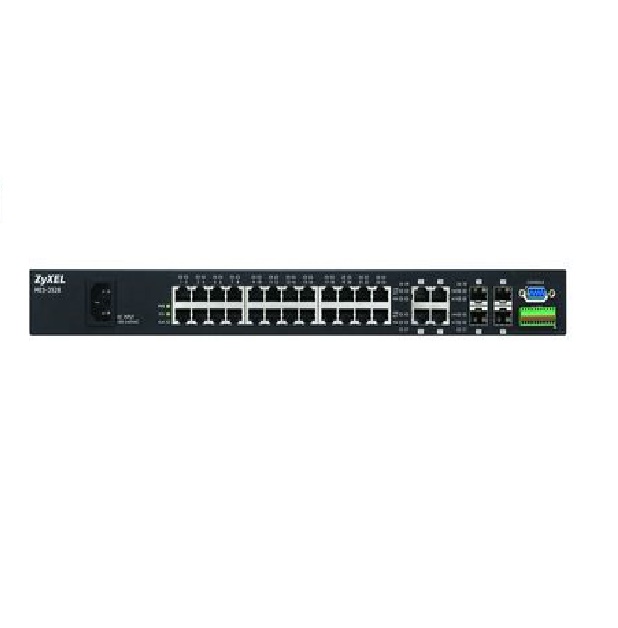

MES-3528 Коммутаторы управляемые
Коммутатор уровня доступа Metro Ethernet. Расширенный диапазон рабочих температур, безвентиляторная система охлаждения, блок удаленной сигнализации. Списки управления доступом L2/L3/L4. Телнет, Web, SNMP управление.
MES-3528 представляет собой коммутатор доступа для применения в крупных операторских сетях Metro Ethernet, где требуется обеспечить качественную передачу видео, голоса и данных, высокий уровень безопасности защиты абонентского трафика и широкие возможности управления. Коммутатор имеет 24 порта 10/100 Мбит/с Ethernet и 4 SFP-слота для подключения к магистрали, каждый из которых совмещен с медными портами 1000BASE-T. MES-3528 относится к линейке Metro Ethernet и имеет расширенный диапазоном рабочих температур (от 0 до 50) oC. Порты, выключатели и контактные группы коммутаторов размещены на передней панели, что обеспечивает быстрый и удобный доступ, установку и обслуживание в ограниченном пространстве монтажных шкафов. Встроенный блок сигнализации обеспечивает централизованный контроль критичных параметров и локальных событий, например, открытия дверцы коммутационного шкафа.
Основные преимущества
Рекомендации к применению
Требования
Комплектация
|
Общие характеристики |
|
|
Соответствие стандартам |
IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3z Fiber Gigabit Ethernet ANSI/IEEE 802.3 автоопределение скорости IEEE 802.3x контроль потоков данных IEEE 802.3ad объединение каналов LACP IEEE 802.3ah OAM IEEE 802.1ag CFM IEEE 802.1p приоритезация трафика IEEE 802.1Q виртуальные локальные сети VLAN IEEE 802.1d связующее дерево STP IEEE 802.1w быстрое связующее дерево RSTP IEEE 802.1s множество связующих деревьев MSTP IEEE 802.1x аутeнтификация пользоватeлeй |
|
Интерфейс |
24 порта 10/100BASE-T Ethernet RJ-45 4 SFP-слота из которых 4 совмещены с портами1000BASE-T Консольный порт RS-232 DB-9 Блок сигнализации |
|
Скорость передачи данных |
Ethernet: 10 Мбит/с (полудуплексный режим), 20 Мбит/с (дуплексный режим) Fast Ethernet: 100 Мбит/с (полудуплексный режим), 200 Мбит/с (дуплексный режим) Gigabit Ethernet: 1000 Мбит/с (дуплексный режим) |
|
Сетевые кабели |
10BASE-T: UTP/STP Кат.3, 4, 5 EIA/TIA-568 (100 м) 100BASE-TX: UTP/STP Кат. 5 EIA/TIA-568 (100 м) 1000BASE-T: UTP/STP Кат. 5 EIA/TIA-568 (100 м) |
|
Дуплексный/Полудуплексный режим |
Дуплексный и полудуплексный режимы для скоростей 10/100 Мбит/с |
|
Определение типа кабеля |
На всех портах автоматическое определение типа кабеля прямой/перекрещенный (MDI/MDIX) |
|
Производительность и управление |
|
|
Коммутационная матрица |
Неблокируемая коммутация с пропускной способностью 12.8 Гбит/с |
|
Скорость коммутации кадров |
9.6 млн пак/с |
|
Таблица MAC-адресов |
16000 записей |
|
Буфер данных |
448 Kбайт |
|
Способ коммутации |
C промежуточным хранением (store-and-forward) |
|
Приоритезация трафика |
8 очередей приоритетов на порт 802.1p Алгоритм обработки очередей: SPQ, WRR, WFQ |
|
Виртуальные локальные сети VLAN |
На уровне портов По протоколу 802.1Q, 1000 статических и 4094 динамичеcких записей Групповая регистрация GVRP Private VLAN |
| Объединение каналов | Объединение каналов 802.3ad LACP, 6 групп в каждой до 8-ми портов |
| Защита от сетевых петель | Loop guard |
| Построение связующего дерева | Поддержка протоколов STP, RSTP, MSTP, MRSTP |
| Ограничение скорости | Ограничение скорости передачи данных на каждом порту с шагом 64 Кбит/с |
| Туннелирование | L2PT |
| Аутeнтификация пользоватeлeй | Аутeнтификация пользоватeлeй 802.1x на уровне портов |
| Контроль доступа по МАС-адресу |
Фильтрация пакетов по МАС-адресам на каждом порту Привязка MAC-адреса к порту Ораничение количества MAC-адресов на каждом порту |
| Безопасность IP source guard | Static binding, DHCP snooping, ARP inspection |
| Правила для ограничения скорости, фильтрации пакетов и зеркалирования портов | Задание правил по протоколам 2-, 3-, 4-уровня на основе VLAN принадлежности, MAC-, IP-адреса отправителя и получателя, номера порта и протокола |
| Многоадресная рассылка |
Обработка многоадресной рассылки (IGMP snooping v3) Выделенный VLAN для многоадресной рассылки (MVR - Multicast VLAN Registration) IGMP Throttling |
| Контроль широковещательных штормов | Контроль и предотвращение широковещательной передачи пакетов (Broadcast storm control) |
|
Управление |
Технология iStacking - управление разными моделями коммутаторов по одному IP-адресу, до 24 устройств Консоль RS-232 (интерфейс командной строки) Телнет (интерфейс командной строки) Web-интерфейс SNMP V2c, V3 RADIUS, TACACS+ TFTP Клиент/Сервер Статический IP-адрес или клиент/ретранслятор DHCP Безопасность управления SSL/SSHv2 LLDP DHCP option 82 PPPoE IA |
|
Агенты MIB |
RFC 1213 (SNMP MIB II) RFC 1155 (SMI) RFC 1157 (SNMP V1) RFC 1211 (SNMP V2 IP MIB) RFC 2012 (SNMP V2 TCP MIB) RFC 2013 (SNMP V2 UDP MIB) RFC 1493 (Bridge MIB) RFC 1643 (Ethernet MIB) RFC 1757 (4 группы RMON 1, 2, 3, 9) RFC 2674 (VLAN MIB) RFC 2863 (Interface MIB) RFC 2925 (Ping & Trace Route) |
|
Физические характеристики и условия окружающей среды |
|
|
Вес |
2.8 кг |
|
Индикаторы |
На устройство: PWR (Питание), SYS (Загрузка), ALM (Тревога) На порт 10/100 Мбит/c: LK/ACT Соединение/Активность) На порт 1000BASE-T: LK/ACT (Соединение/Активность) На SFP-слот 1000BASE-T: LK(Соединение), ACT (Активность) |
|
Габариты |
438(Ш) мм x 175(Д) мм x 44.5(В) мм, Исполнение 19'/ 1U |
|
Электропитание |
AC: Внутренний источник питания от сети переменного тока 100 ... 240 В, 50/60 Гц, максимум 0.5 A DC: Питание -48 – -60 В постоянного тока (MES-3528 DC-версия) |
|
Потребляемая мощность |
AC: Максимум 20 Вт |
|
Температура окружающей среды при работе |
0 °C – 50 °C |
|
Температура окружающей среды при хранении |
-10 °C – 70 °C |
|
Рабочая влажность |
10 % - 90 % (отсутствие конденсации) |
|
Электромагнитное излучение |
FCC Класс A, CE-EMC Класс А |
|
Нормативы безопасности |
UL, СSA, EN, IEC |
