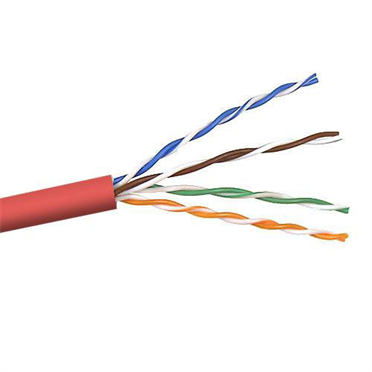

LAN-5EUTP-RD Lanmaster, TWT Кабель состоит из 4-х пар одножильных медных проводников.
Диаметр проводника 24AWG.
Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности).
Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару.
4 витых пары заключены в общую оболочку из ПВХ (PVC).
Для облегчения разделки кабеля под оболочкой имеется разрывная нить.
Характеристики кабеля:
Тип проводника: Solid (сплошной);
Диаметр проводника: 24 AWG;
Тип изоляции: HDPE (полиэтилен высокой плотности);
Тип оболочки: ПВХ (полихлорвинилхлорид);
Диаметр кабеля: 4,8 мм;
Волновое сопротивление: 100 ± 15 Ом;
Максимальная взаимная ёмкость (Mutual Capacitance): 17.1 нФ/1000Фт;
Максимальное сопротивление постоянному току (DC Resistance) : 28.6 Ом/1000Фт;
Максимальное рассогласование cопротивления пары постоянному току (DC Resistance Unbalance of a pair) : 5%;
Максимальное рассогласование ёмкости пара-земля (Capacitance Unbalance pair to Ground): 330 пФ/100м;
Рассогласование задержки распространения сигнала (Propagation Delay Skew): 35 нС/100м;
Номинальная скорость распространения сигнала (Nomal velocity propagation): 71%;
Разность между перекрёстными наводками и затуханием (Attenuation to crosstalk ratio):
* при 100 МГц мин. 11.9 дБ станд. 15.9 дБ;
* при 155 МГц мин. 1.8 дБ станд. 5.8 дБ;
Сертификация лабораториями 3P и ETL;
Соответствует стандартам TIA/EIA 568-B.2 cat. 5E.
