Блок питания импульсный QUINT-PS-100-240AC/24DC/5

Артикул:

100-240AC/24DC/5

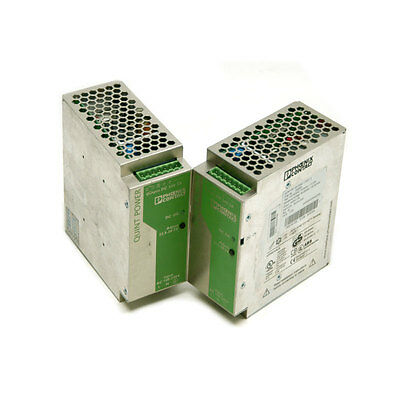

Блок питания импульсный QUINT-PS-100-240AC/24DC/5 100-240AC/24DC/5 #1

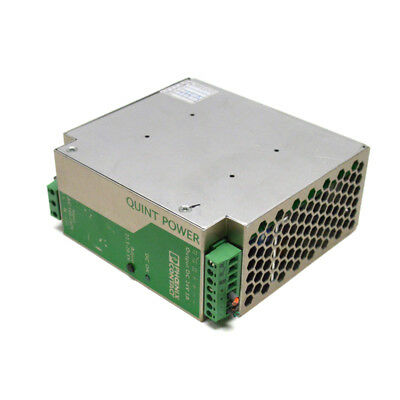

Блок питания импульсный QUINT-PS-100-240AC/24DC/5 100-240AC/24DC/5 #2
Блок питания импульсный QUINT-PS-100-240AC/24DC/5 100-240AC/24DC/5 #3

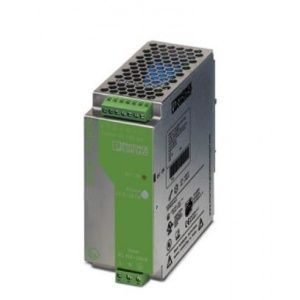

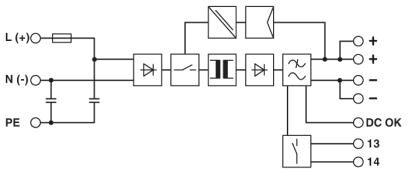

Блок питания импульсный QUINT-PS-100-240AC/24DC/5 100-240AC/24DC/5 #4
Блок питания импульсный QUINT-PS-100-240AC/24DC/5 100-240AC/24DC/5 #5
Под заказ
Цена по запросу

100-240AC/24DC/5 Аксессуары для видеонаблюдения

Размеры

Ширина

55 мм
Высота 130 мм
Глубина 125 мм
Ширина при альтернативном монтаже 122 мм
Высота при альтернативном монтаже 130 мм
Глубина при альтернативном монтаже 58 мм

Окружающие условия
Степень защиты IP20
Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) 95 % (При 25 °C, без выпадения конденсата)
Степень загрязнения 2

Входные данные
Диапазон номинальных напряжений на входе 100 В AC ... 240 В AC
Диапазон входных напряжений 85 В AC ... 264 В AC
90 В DC ... 350 В DC
Диапазон частот AC 45 Гц ... 65 Гц
Диапазон частот DC 0 Гц
Потребляемый ток около 1,6 A (120 В AC)
около 0,84 A (230 В AC)
Номинальная потребляемая мощность 134 Вт
Импульс пускового тока < 20 A (стандартный (типовой))
Время автономной работы > 30 мс (120 В AC)
> 130 мс (230 В AC)
Входной предохранитель 5 A (инертного типа, внутренний)
Выбор подходящих предохранителей 6 A ... 16 A (Характеристика B, C, D, K)
Наименование защиты Защита от перенапряжений при переходных процессах
Защитная цепь / модуль Варистор

Выходные данные
Номинальное напряжение 24 В DC ±1 %
Диапазон настройки выходного напряжения (USet) 22,5 В DC ... 28,5 В DC
Номинальный ток на выходе (IN) 5 A (до 60 °C)
POWER BOOST (IBoost) 7,5 A
Изменение хар-к 60 °C ... 70 °C (2,5 % / K)
Возможность параллельного подключения да, резервирование и повышение мощности
Возможность последовательного подключения да
Устойчивость к обратной связи 35 В DC
Защита от импульсных перенапряжений на выходе ≤ 35 В DC
Нагрузка, емкостная, максимальная неограниченно
активное ограничение тока прибл. Iс рез.мощн. = 7,5 A (при коротком замыкании)
Рассогласование < 1 % (статическое изменение нагрузки 10 % ... 90 %)
< 2 % (динамическое изменение нагрузки 10 % ... 90 %)
< 0,1 % (отклонение входного напряжения ±10 %)
Остаточная пульсация < 10 мB(ДА) (при номинальном значении)
Выходная мощность 120 Вт
Время включения, типовое < 1 c
Коммутационные пики, номинальная нагрузка < 30 мB(ДА) (20 МГц)
Рассеиваемая мощность, без нагрузки, макс. < 2 Вт
Рассеиваемая мощность, номинальная нагрузка, макс. < 14 Вт

Общие сведения

Вес нетто 0,83 кг
Индикация рабочего напряжения LED зел.
КПД > 89 %
Напряжения изоляции на входе / выходе 4 кВ AC (Типовое исп.)
2 кВ AC (Выборочное исп.)
Напряжения изоляции, вход/PE 3,5 кВ AC (Типовое исп.)
2 кВ AC (Выборочное исп.)
Напряжения изоляции, выход/PE 500 В DC (Выборочное исп.)
Степень защиты I (c подключением PE)
IP20
MTBF (IEC 61709, SN 29500) > 500000 ч
Монтажное положение горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу присоединяемый: горизонтально 0 мм, вертикально 50 мм

Характеристики клемм, вход
Тип подключения вставные винтовые клеммы
Сечение жесткого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение гибкого проводника макс. 2,5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 12
Длина снятия изоляции 7 мм
Резьба винтов

M3

Характеристики клемм, выход
Тип подключения вставные винтовые клеммы
Сечение жесткого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение гибкого проводника макс. 2,5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 12
Длина снятия изоляции 7 мм
Резьба винтов M3

Сигнализация
Наименование, выход при нормальном постоянном напряжении, активный
Описание выходов Uвых > 0,9 x Uн: Максимальный сигнал
Максимальное напряжение переключения ≤ 24 В
Выходное напряжение + 24 В DC (Сигнал)
Максимальный пусковой ток ≤ 40 мА
Ток длительной нагрузки ≤ 40 мА
Индикатор состояния Светодиодный индикатор "DC OK" зеленого цвета
Указание по индикации состояния UOUT < 0,9 x UN: светодиод мигает
Сечение жесткого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение гибкого проводника макс. 2,5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 12
Мин. момент затяжки 0,5 Нм
Момент затяжки, макс. 0,6 Нм
Резьба винтов M3
Наименование, выход при нормальном постоянном напряжении, сухой
Описание выходов Релейный контакт, Uвых > 0,9 x Uн: контакт замкнут
Максимальное напряжение переключения ≤ 30 В AC/DC
Максимальный пусковой ток ≤ 1 A
Ток длительной нагрузки ≤ 1 A
Индикатор состояния Светодиодный индикатор "DC OK" зеленого цвета

Стандарты и предписания
Электромагнитная совместимость Соответствует Директиве по ЭМС 89/336/EWG
Излучение помех EN 55011 (EN 55022)
Помехоустойчивость EN 61000-6-2:2005
Подключение согласно стандарту CUL
Стандарты / нормативные документы EN 61000-4-2
Разряд между контактами 8 кВ
Стандарты / нормативные документы EN 61000-4-3
Диапазон частот 80 МГц ... 2 ГГц
Напряженность проверочного поля 10 В/м
Стандарты / нормативные документы EN 61000-4-4
EN 61000-6-3
EN 61000-4-6
Диапазон частот 0,15 МГц ... 80 МГц
Напряжение 10 В
Стандарты / нормативные документы EN 61000-4-11
Стандарт - безопасность трансформаторов EN 61558-2-17
Стандарт - электробезопасность EN 60950-1/VDE 0805 (БСНН)
EN 61558-2-17
Стандарт - оснащение силового оборудования электронными средствами EN 50178/VDE 0160 (PELV)
Стандарт - безопасные малые напряжения EN 60950-1 (SELV)
EN 60204 (PELV)
Стандарт - безопасная изоляция DIN VDE 0100-410
Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей EN 50178
Стандарт - требования к сетям питания (ограничение гармонических искажений) EN 61000-3-2
Стандарт - безопасность работы устройств GS (Испытанная безопасность)
Разрешение на применение в судостроении DNV GL (EMC A), ABS
Сертификация UL UL/C-UL одобренный UL 60950-1
UL/C-UL, зарегистрированный UL 508
UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение)
Ударопрочность 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27)
Вибрация (при эксплуатации) < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.
Сертификат Схема СВ
Категория перенапряжения (EN 62477-1) III


Environmental Product Compliance
REACh SVHC
Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP): 25 лет;
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

Классификация
eCl@ss
eCl@ss 4.0 27040702
eCl@ss 4.1 27040702
eCl@ss 5.0 27049002
eCl@ss 5.1 27049000
eCl@ss 6.0 27049000
eCl@ss 7.0 27049002
eCl@ss 8.0 27049002
eCl@ss 9.0 27040701

ETIM
ETIM 2.0 EC001039
ETIM 3.0 EC001039
ETIM 4.0 EC000599
ETIM 5.0 EC002540
ETIM 6.0 EC002540
ETIM 7.0 EC002540

UNSPSC
UNSPSC 6.01 30211502
UNSPSC 7.0901 39121004
UNSPSC 11 39121004
UNSPSC 12.01 39121004
UNSPSC 13.2 39121004
