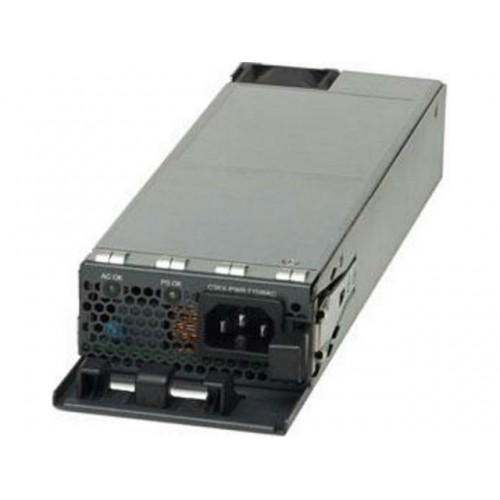

Блок питания Cisco Catalyst 3750-E/3560-E/RPS 2300 1150WAC power supply spare (C3K-PWR-1150WAC=)

C3K-PWR-1150WAC=

C3K-PWR-1150WAC= Опции для коммутаторов Cisco

ГИБКОСТЬ И ВЫСОКАЯ РАБОТОСПОСОБНОСТЬ

Cisco RPS 2300 может обеспечить полное резервирование внутреннего питания до двух подключенных сетевых устройств. Он имеет два отсека, в которые могут быть установлены одновременно два блока питания переменного тока на 1150 Вт или 750 Вт. Эти модули питания используются также с коммутаторами Cisco Catalyst 2960-X, 2960-Plus, 2960-S, 2960, 3750-E, 3560-E и Meraki. С двумя модулями питания на 1150 Вт, Cisco RPS 2300 может полностью резервировать питание до двух 48-портовых коммутаторов, обеспечивающих PoE питание 15,4 Вт на все порты. Cisco RPS 2300 также имеет сменный модуль вентилятора.

ПРОСТОТА В ИСПОЛЬЗОВАНИИ

При подключении к коммутаторам серий Cisco Catalyst 2960-X, 2960-S, 3750-E, 3560-E и Meraki, Cisco RPS 2300 предлагает улучшенные возможности управления резервированием питания, включая:

• Возможность удаленно установить RPS или любой из шести индивидуальных портов RPS в активный режим или режим ожидания.
• Установка приоритетов для каждого порта RPS.
• Предоставление информации о состоянии RPS, такой как количество установленных блоков питания или возможность поддержки подключенных коммутаторов.
• Предоставление информации о состоянии коммутатора, такой как список требований к мощности для каждого подключенного коммутатора.
• Предоставление отчетности об истории отказов и исключительных ситуаций.

Эти возможности доступны через интерфейс командной строки коммутатора (CLI) или через графический интерфейс пользователя (GUI) таких инструментов, как Cisco Network Assistant и CiscoWorks CiscoView.

Поведение RPS по умолчанию для обеспечения отказоустойчивости заключается в алгоритме "первым пришел, первым обслужен". Приоритеты по умолчанию можно переопределить на программируемые приоритеты, при этом более высокий приоритет может быть назначен портам с более низким приоритетом. Эта функция дает администратору сети возможность определить политику переключения RPS.

При обнаружении отказа, Cisco RPS 2300 посылает информацию о состоянии, которую можно контролировать через Cisco Network Assistant. Кроме этого, коммутаторы серий Cisco Catalyst 3750-E, 3750, 3560-E, 3560, 3550, 2960 и 2950 отправляют информацию об обнаруженном событии неисправности внутреннего источника питания, что позволяет Cisco RPS 2300 подключить питание к неисправному коммутатору.

ПРИМЕНЕНИЕ ПРОДУКТА

Cisco RPS 2300 может применяться в различных ситуациях, чтобы помочь обеспечить отказоустойчивость сети для критически важных приложений. Рисунок 2 показывает применение Cisco RPS 2300 для объединенной передачи голоса и данных в сети, которое включает коммутаторы, подключенные к IP-телефонам и персональным компьютерам. В случае внутренней неисправности питания коммутатора, Cisco RPS 2300 помогает гарантировать непрерывное функционирование сети передачи данных и голоса. В этом случае несколько коммутаторов с PoE подключены к Cisco RPS 2300.

При проектировании или модернизации распределительного шкафа, серьезное внимание должно быть уделено потребляемой мощности, в частности, для развертывания PoE. Архитектура распределения питания может быть выбрана на основе требуемого уровня доступности. Защита от неисправностей первичного питания включает в себя следующие случаи:

• Отказ внутреннего источника питания сетевого устройства
• Выход из строя цепи переменного тока (например, размыкание выключателя)
• Прерывание сетевого питания

ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА

ВЫСОКАЯ РАБОТОСПОСОБНОСТЬ / УВЕЛИЧЕННОЕ ВРЕМЯ БЕЗОТКАЗНОЙ РАБОТЫ СЕТИ

• Модульные источники питания и модуль вентилятора обеспечивают улучшенную работоспособность.
• Менее чем 60-мкс время переключения на резервное питание предотвращает перезагрузку после возникновения неисправности внутреннего источника питания коммутатора.
• При поддержке коммутаторов серий Cisco RPS 2300, Cisco Catalyst 2960-X, 2960-S, 3750-E или 3560-E возможен обратный переход на собственный источник питания без перезагрузки.
• Система поддерживает традиционные Ethernet коммутаторы передачи данных, также как и коммутаторы с PoE.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПОДДЕРЖИВАЕМЫЕ ПРОДУКТЫ

• Коммутаторы серии Cisco Catalyst 2960-X
• Коммутаторы серии Cisco Catalyst 2960-Plus
• Коммутаторы серии Cisco Catalyst 2960-S
• Коммутаторы серии Cisco Catalyst 3750-E
• Коммутаторы серии Cisco Catalyst 3560-E
• Коммутаторы серии Cisco Catalyst 3750v2
• Коммутаторы серии Cisco Catalyst 3750
• Коммутаторы серии Cisco Catalyst 3560v2
• Коммутаторы серии Cisco Catalyst 3560
• Коммутаторы серии Cisco Catalyst 3550
• Коммутаторы серии Cisco Catalyst 2960
• Коммутаторы серии Cisco Catalyst 2950
• Коммутаторы серии Cisco Catalyst Express 500 (только модели с PoE)
• Коммутаторы Cisco Meraki MS220 (24/48 портов)
• Маршрутизаторы с интегрированными сервисами Cisco 3825
• Маршрутизаторы с интегрированными сервисами Cisco 2851
• Маршрутизаторы с интегрированными сервисами Cisco 2821
• Маршрутизаторы с интегрированными сервисами Cisco 2811

МОДУЛЬНЫЕ ИСТОЧНИКИ ПИТАНИЯ

Пользователи Cisco RPS 2300 могут выбрать один из двух видов источников питания, совместимых также с коммутаторами серий Cisco Catalyst 3750-E and 3560-E:

• Источник питания C3K-PWR-1150WAC
• Источник питания C3K-PWR-750WAC

Cisco RPS 2300 может работать с одним или двумя источниками питания. В случае установки двух источников они должны быть одного типа. В Таблице 1 показано количество коммутаторов, которое может быть одновременно поддерживаться Cisco RPS 2300 при их различных конфигурациях.

Таблица 1. Количество коммутаторов активно поддерживаемых Cisco RPS 2300

КОНФИГУРАЦИЯ CISCO RPS 2300

Таблица 2. Характеристики источников питания

Таблица 3. Матрица совместимости источника питания

Таблица 6. Физические и экологические характеристики источников питания

РАЗЪЕМЫ И КАБЕЛИ

Для подключения внешних устройств к Cisco RPS 2300:

• Кабель RPS 4.9 ft. (1.5 m)
• 22-контактный разъем на стороне RPS и два вида разъемов на стороне коммутатора:
• 22-контактный разъем для коммутаторов серий Cisco Catalyst 3750-E and 3560-E (CAB-RPS2300-E=).
• 14-контактный разъем для всех других сетевых устройств Cisco (CAB-RPS2300=).
• Cisco RPS 2300 поставляется с одним кабелем одного вида; другие виды кабеля заказываются отдельно.

Подключение силового кабеля Cisco RPS 2300:

• С источниками питания C3K-PWR-1150WAC и C3K-PWR-750WAC пользователь получает кабель на 15 A, длиной 6 футов. (1.82 м).
• Специфические для стран кабели могут быть заказаны как опции.

ВЕНТИЛЯТОРЫ

Cisco RPS 2300 имеет сменный модуль вентилятора (BLWR-RPS2300=).

• Размеры модуля вентилятора: 1.65 x 6.0 x 11.9 дюймов. (4.2 x 10.16 x 30.23 см).
• Системный модуль вентилятора обеспечивает производительность до 45 кубических футов в минуту (CFM) при полной нагрузке при окружающей температуре 45 °C и высоте 3000 метров.
• Каждый из двух вентиляторов в C3K-PWR-1150WAC обеспечивает производительность до 18 CFM при полной нагрузке при окружающей температуре 45 °C и высоте 3000 метров.

ИНДИКАТОРЫ

• Светодиодные индикаторы статуса: режим ожидания/активный, выходная мощность, температура, модуль вентилятора.
• Светодиодные индикаторы источника постоянного тока: статус источника постоянного тока для каждого из шести каналов.
• Светодиодные индикаторы статуса для каждого источника питания: статус питания переменного тока, статус источника питания

КОМПЛЕКТУЮЩИЕ

Набор комплектующих (ACC-RPS2300=) включает следующее:

• Монтажные кронштейны.
• Винты.
• Хомут заземления.
• Самоклеящиеся ножки.
