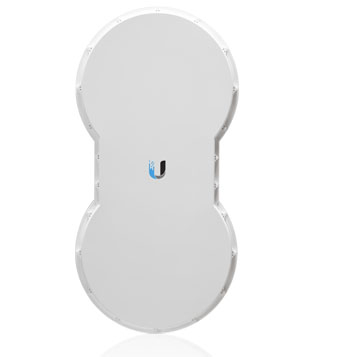

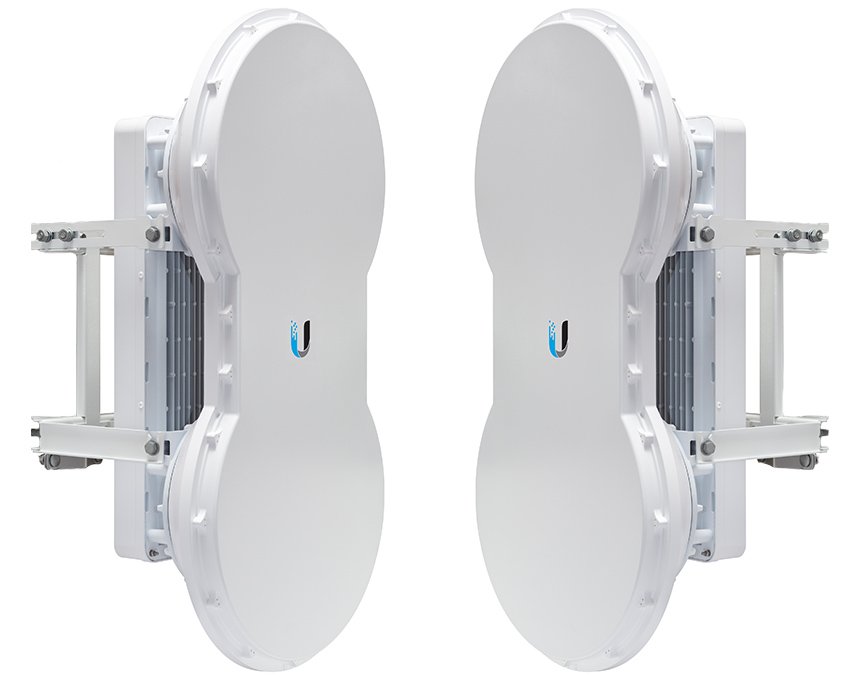

Беспроводной мост Ubiquiti RADIO 5GHZ AIRFIBER AF-5U AF-5U
Артикул:AF-5U
Вес: 16 кг (учитывая набор монтажных креплений)
Габариты: 938.4 x 468.4 x 281.4 мм
Максимальная потребляемая мощность: 40 Вт
Источник питания: 50 В, 1.2 А PoE GigE адаптер (идет в комплекте)
Шифрование: 128-Bit AES
Поляризация: Двойная наклонная поляризация
Метод питания: Пассивное питание через Ethernet (PoE, 42-58 В, постоянный ток [DC])

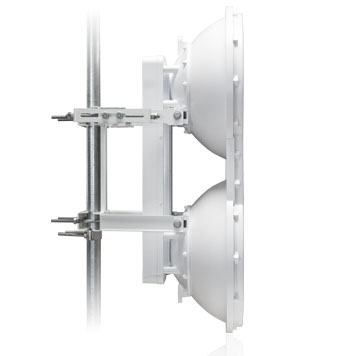

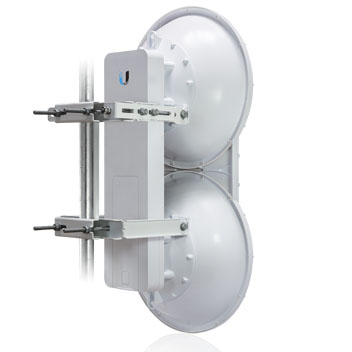

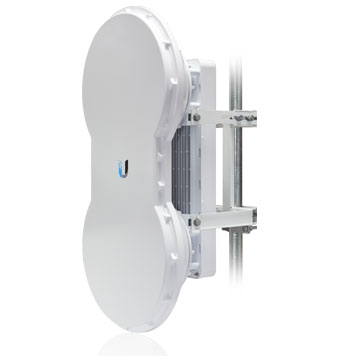

Монтаж: На трубу, комплектуется необходимыми креплениями
Рабочие температуры: -40... 55 °C
Максимальная дальность: Около 100 км
Максимальная пропускная способность: Более 1 Гбит/с
Ветровая нагрузка: 88 кг при 201 км/ч
Диапазон рабочих частот (регион Россия. см регионы): 5725 - 5850 MHz; 5725 - 5875 MHz; 5725 - 6200 MHz
Соединение/активность порта данных: светодиодный индикатор
Скорость порта данных: светодиодный индикатор
Соединение/активность порта управления: светодиодный индикатор
Скорость порта управления: светодиодный индикатор
GPS-синхронизация: светодиодный индикатор
Master/Slave: светодиодный индикатор
Состояние соединения: светодиодный индикатор
Режим модуляции: от 0.25х до 4х, 6х, 8х, перегрузка
Уровень сигнала текущей и парной станции: два двухразрядных светодиодных дисплея, калиброванных в дБм
Data Port (порт данных): 1х 10/100/1000 Ethernet Port
Configuration Port (порт управления): 1х 10/100 Ethernet Port
Auxiliary Port (вспомогательный порт) : 1х RJ-12 Alignment Tone Port
Пакетная производительность: Более 1 миллиона в секунду
Прямая коррекция ошибок: 164/205
Циклический префикс: 1/16 Фиксированный
Соотношение Uplink/Downlink (для режима TDD): Фиксировано 50%
Синхронизация пакетов: Посредством GPS
ЭИИМ: ~50 дБм (зависит от страны и частоты)
Точность поддержания частоты: +/-2,5 ppm без GPS-синхронизации; +/-0,2 ppm с GPS-синхронизации
Ширина полосы пропускания канала: 10/20/30/40/50 МГц (в режиме FDD используются два канала)
1024QAM MIMO: +
256QAM MIMO: +
64QAM MIMO: +
16QAM MIMO: +
QPSK MIMO: +
½ Rate QPSK xRT: +
¼ Rate QPSK xRT: +
Усиление передающей антенны: 23 дБи
Усиление принимающей антенны: 23 дБи
Ширина диаграммы направленности: 6°
Соотношение вперед-назад: 70 дБ
Взаимное подавление помех (Cross-Polarity): > 28 дБ
Под заказ
Цена по запросу
AF-5U UFiber Высокопроизводительный радиорелейный мост AirFiber 5U предназначен для создания гигабитных скоростных беспроводных каналов на расстояния в 100 км, а за счет своего рабочего диапазона с менее перегруженными 5.9 и 6 МГц частотами, может быть использован даже в достаточно зашумленном радиоэфире из-за хорошего фильтра.
Основные характеристики
- Встроенная сплит антенна (две независимые антенны с высоким коэффициентом усиления)
- Работает на частоте 5 ГГц в диапазоне от 5725 до 6200 МГц
- Усиление антенны 23 дБи
- Изотропно-излучаемая мощность ~50 дБм
- Дальность зоны покрытия 100 километров и более
- Скорость передачи данных 1.2 Гбит в секунду и более*
- Работает по технологии 2x2 MIMO
- Один Ethernet порт на 100 Мбит/с для управления антенны
- Один Ethernet порт на 1000 Мбит/с
- Поддержка GPS синхронизации
С учетом своего назначения, AirFiber 5U получил мощный радиомодуль с максимально возможной выходной мощностью в 47 дБм, что в сочетании с усилением в 23 дБи и дает возможность построение радиомостов на сто и более километров. Используемая аппаратная платформа обеспечивает пропускную способность до 1.2 Гб/с, а также гарантирует безотказную работу оборудования даже в условиях пиковых нагрузок на трафик — вычислительных способностей достаточно для обработки 1 миллиона пакетов в секунду.
Особенностью рассматриваемой модели является ее рабочий частотный диапазон. Последний выходит за рамки 5 ГГц, и колеблется в пределах 5725-6200 мГц. Такой разброс позволяет вещать на менее загруженных частотах, тем самым повышая качество сигнала и снижая риск его искажений.
Так как устройство узкоспециализированно, его сетевой интерфейс очень лаконичен: имеется один гигабитный порт Ethernet и один разъем RJ-12. Последний используется для точной наводки оборудования друг на друга, с ориентировкой по звуку.
В качестве операционной системы используется специальная версия классической AirOS под названием AirOS F. Данная вариация разрабатывалась специально под особенности линейки airFiber, и потому дает возможность в полной мере использовать возможности данных устройств.
